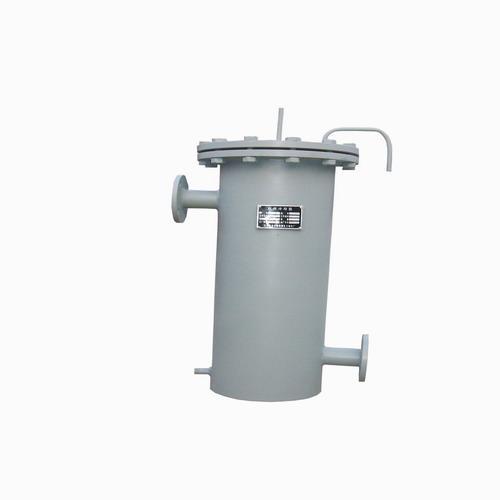

取样冷却器

取样冷却器包括 ：具有水样进口、水样出口、冷却水进口和冷却水出 口的冷却套管 ；支撑冷却套管的支架 ；与水样进口相连的水样进管，水样进管上设置有第一调节阀和第一截止阀 ；与水样出口相连的水样出管 ；与冷却水进口相连的冷却水进管，冷却水进管上设置有第二调节阀；与冷却水出口相连的冷却水出管。采用套管冷却方式，且该冷却套管通过支架固定，冷却套管无需直接放置在地面，只需将支架固定在地面上即可， 与现有技术将整个取样冷却装置固定在地面上相比，能够减小整个锅炉用取样冷却装置的占地面积，进而减小了使用成本。本实用新型还提供了一种锅炉取样系统。

1.一种锅炉用取样冷却装置，其特征在于，包括：具有水样进口（51）、水样出口（53）、冷却水进口（54）和冷却水出口（52）的冷却套管（5）；支撑所述冷却套管（5）的支架（6）；与所述水样进口 （51） 相连的水样进管（7），所述水样进管（7） 上设置有第一调节阀（10）和第一截止阀（8）；与所述水样出口（53）相连的水样出管（11）；与所述冷却水进口（54）相连的冷却水进管（14），所述冷却水进管（14）上设置有第二调节阀（17）；与所述冷却水出口（52）相连的冷却水出管（15）。

2. 如权利要求1所述的锅炉用取样冷却装置，其特征在于，所述水样进口（51）和所述冷却水出口（52）均位于所述冷却套管（5）的第一端，所述水样出口（53）和所述冷却水进口（54）均位于所述冷却套管（5） 的第二端。

3. 如权利要求1所述的锅炉用取样冷却装置，其特征在于，所述第一调节阀（10）和所述第二调节阀（1 7）均为手动调节阀。

4. 如权利要求1所述的锅炉用取样冷却装置，其特征在于，所述水样进管（7）上设置有压力表（4）。

5. 如权利要求1所述的锅炉用取样冷却装置，其特征在于，所述冷却套管（5）为蛇形套管。

6. 如权利要求1所述的锅炉用取样冷却装置，其特征在于，所述冷却套管（5）、所述水

样进管（7）、所述水样出管（11）、所述冷却水进管（14）和冷却水出管（15）均为不锈钢管。

7. 如权利要求1-6中任意一项所述的锅炉用取样冷却装置，其特征在于，所述冷却套管（5）通过卡箍与所述支架（6）相连。

8. 一种锅炉取样系统，包括：锅炉，与所述锅炉相连的取样冷却装置，与所述取样冷却装置相连的水样收集器（16） ；其特征在于，所述取样冷却装置为如权利要求1-7中任意一项所述的锅炉用取样冷却装置。

9. 如权利要求8所述的锅炉取样系统，其特征在于，所述取样冷却装置的水样进管（7）通过第一管道（3）与所述锅炉取样系统的水位表（1）相连，所述水位表（1）与所述锅炉相连通 ；所述第一管道（3）上设置有汽水旋塞（2）。

10. 如权利要求9所述的锅炉取样系统，其特征在于，所述水位表（1）通过第二管道（9）与排污管（13）相连，且所述第二管道（9）与所述第一管道（3）串联，所述第二管道（9）上设置有第二截止阀（12） ；所述取样冷却装置的冷却水出管（15）和所述水样收集器（16）均与所述排污管（13）相连，所述排污管（13）上设置有第三截止阀。
