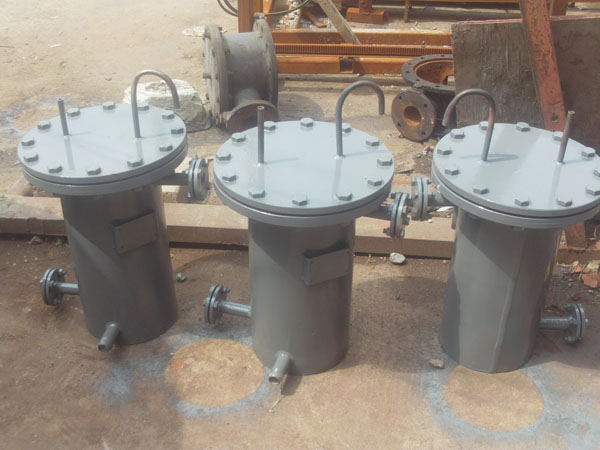

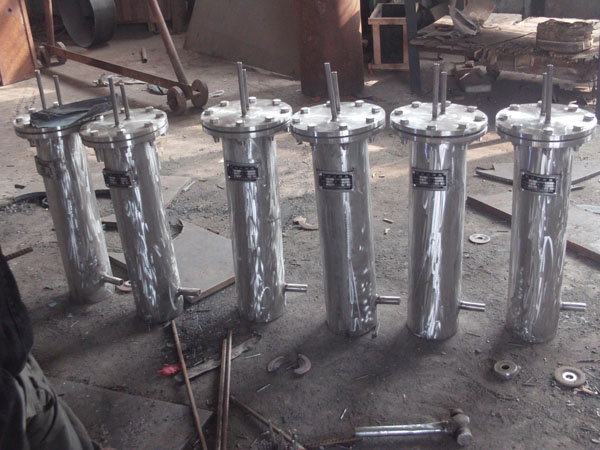

取样器

一、煤粉取样器概述

本产品用于直吹式制粉系统一次风煤粉管道上定期煤粉取样。由于设备的磨损，煤种的变化，煤粉细度将产生较大的变化而影响锅炉的经济运行。因此根据定期对煤粉细度取样检测的结果作为及时用整分离器折向门开度及更损设备部件的依据。

一般中速磨煤机分离器出口安装有4～8根煤管道直接通向喷燃器。每根煤粉管的煤粉细度差别较大，只有通过安装在煤粉管道上的取样装置所取煤粉样的标定，通过检测，即可算出准确的煤粉细度值。

二:主要技术参数

取样枪￠25mm平头取样枪,取样孔￠8mm。

管道内气流速度:15-30m/s。

压缩空气压力:0.3-0.4Mpa。

取样时间:2-3min/次。





三:优特点

取样的速度通过控制压缩空气压力而得到控制。这样可以得到较准确的、具有代表性的、等速的煤粉细度值

独特的防漏接口,无跑冒粉现象。

采用压缩空气吹扫及不锈钢材料制造,不堵塞,不腐蚀,可露天布置。

固定安装于煤粉管道上，操作进退方便。

取样枪可隐退于保护管内而置于煤粉气流之外，磨损小，寿命长。

1人操作,2分钟采样, 随时、快捷、工作轻松。

四:安装

1.安装见图例，现场需提供压缩空气。

2.安装位置：安装于煤粉管道的垂直段。

3.开孔：在煤粉管上开两个￠50mm安装孔。

4.根据煤粉管道通径确定固定管长短及取样枪行程。

5.焊接好固定管，保证取样枪进出顺利。

6.连接好各管接口，保证无漏气处。

五：操作运行

1.根据现场需要，可以随时进行取样。

2.打开进气阀，调节好气压。

3.再打开取样控制阀，将取样枪头推进到煤粉管道中心内。

4.打开取样阀2-3min后再关闭取样阀及下部控制阀。

5.旋下取样瓶，取出取样煤粉（如取样量少可再重新取样）。

6.如不再取样请退后取样枪，使取样枪退到煤粉管道外。

六：订货须知

提供煤粉管道管径，以便标定取样枪长短。

飞灰取样器概述

目前，国内电厂的飞灰含碳量的取样方法基本上采用撞击式飞灰取样器取样分析，或者采用积落式取样。由于这些方法欠科学，很难取得真实的并且符合飞灰实际成份的样品，这样就给飞灰含碳量的准确测量带来困难。这就说明：如果用缺乏代表性的飞灰样品测定含碳量，再依据此数据计算热效率，那么，热效率的可信度就不准确。针对这个问题，我们研制开发了新型飞灰等速取样器。该取样器用于电厂（站）锅炉尾部烟气飞灰的等速连续取样，使飞灰含碳量得到准确的检测，为锅炉热效率的科学计算提供可靠依据。取样真实可靠，是新一代飞灰取样的先进设备。

飞灰等速取样器安装参照煤粉取样器执行。
