油冷却器
浏览：2377次 发布日期：2017-12-07 字号：大 中 小

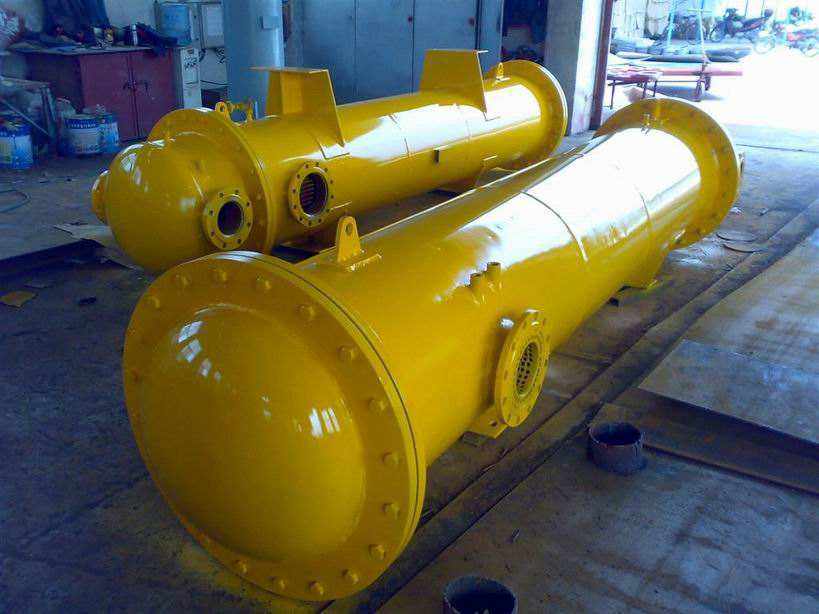

油冷却器是电力系统中汽轮机配套使用的透平油冷却设备，油冷却器结构为光管表面式，油冷却器采用循环水作为介质实现热交换，从而保证轴承入口油温达到规定值，是确保机组正常运行的关键冷却设备。 结构形式 GLY型冷油器主要部件有上下水室，壳体管系及充油管路构成，壳体上接有进出水管，进出油管，排水管，排油管，排气管及温度表座。 冷却水流程一般为双流程，冷油器一般为立式安装形式，也可卧式安装。
油冷却器传热管采用紫铜管轧制出散热翅片，换热面积大，产品体积小，重量轻。油冷却器适用于粘度低和较清洁的油液的冷却；油冷却器可应用于塑料机械、液压设备、空压机、稀油油滑系统、液力偶合器、电力装置等行业。该系列油冷却器产品从小型到中大型均可以根据客户要求设计制造，覆盖范围广。
油冷却器特点：
1、采用裸管（表面未轧翅片）式传热管，管外界膜传热系数高，抗污染能力强。
2、冷却管采用优质紫铜管，并加工成翅片形散热片，产品体积小、热交换面积大。
3、螺旋形导流板，使被冷却液体成螺旋形连续均匀滚动流动
油冷却器的主要作用是冷却润滑油，油冷却器是电力系统中汽轮机透平油专用冷却设备，在汽轮机以及发电机运行过程中，保持其轴承的温度在正常范围内。该型冷油器为光管表面式，采用循环水作为介质实现热交换，从而保证轴承入口油温达到规定值，确保机组正常运行。
油冷却器主要部件有上下水室，壳体管系及充油管路构成，壳体上接有进出水管，进出油管，排水管，排油管，排气管及温度表座 。 闭式冷却水通过冷油器的顶部端盖进入冷油器，然后在冷油器内部细小的管内流动，无数细小的冷却水管通过分布在冷油器内部的隔板固定，通过隔板，冷油器间隔成若干个小的空间，润滑油在冷却水管外以S形流动，这样布置可以增加有效的换热面积，提高冷却效果。在冷油器的底部，形成一个冷却水室。
