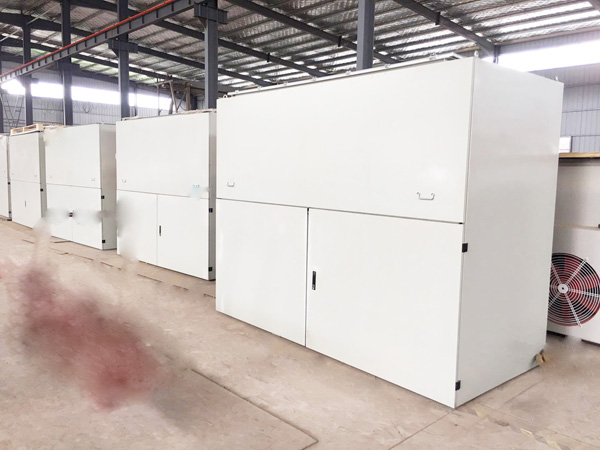

空水冷却装置

1、空-水冷却器工作原理

   是将变频器的热风通过风道直接经过空-冷装置进行热交换，由交换器内部的冷却水管道与热空气进行非介质接触式交换，直接将变频器散失的热量带走,避免变频器对室内环境形成加热作用。空冷装置的供水压力在0.20~0.60mpa、冷水温度不大于33℃时，即可保证热风经过热交换器后，将变频器室内的环境温度控制在40℃以下。从而，保证了变频器室内良好的运行环境。同时，由于房间密闭，变频器利用室内的循环风进行设备冷却，具有粉尘浓度低，维护量小的特点；减少了环境对变频器功率柜、控制柜运行稳定性的不利影响。

2、结构

    根据使用条件可采用不同材质，长度超过1米的冷却器，中间设有防振隔板，孔中装有涨力橡胶圈，能使冷却管与防振隔板有效紧固，使其具有良好的抗振性，并不伤冷却管管壁。水室内外表经静电喷塑、螺栓、承管板、防振隔板表面处理。

空水冷却器可分为单箱和双箱两种结构。单台使用时选用单箱，两台串联时选用双箱，单箱和双箱体结构相同，区别为双箱时上箱装配两组上托轮及两个吊环，下箱装配两组下托轮及两个吊环；单箱结构双箱结构的下箱相同。

3要求

  对空气冷却系统的要求在密封式系统中，空气本身是通过空水冷却器来完成热量传递的，冷却器管内有冷却水流过，在变频器内受热的空气在管束中间流动受到冷却后再循环使用。对冷却系统的要求如下：

1、送往变频器的冷空气的温度不应超过35℃；

2、冷却器空气出口温度和冷却水进口温度最小差值不应小于4~5℃；

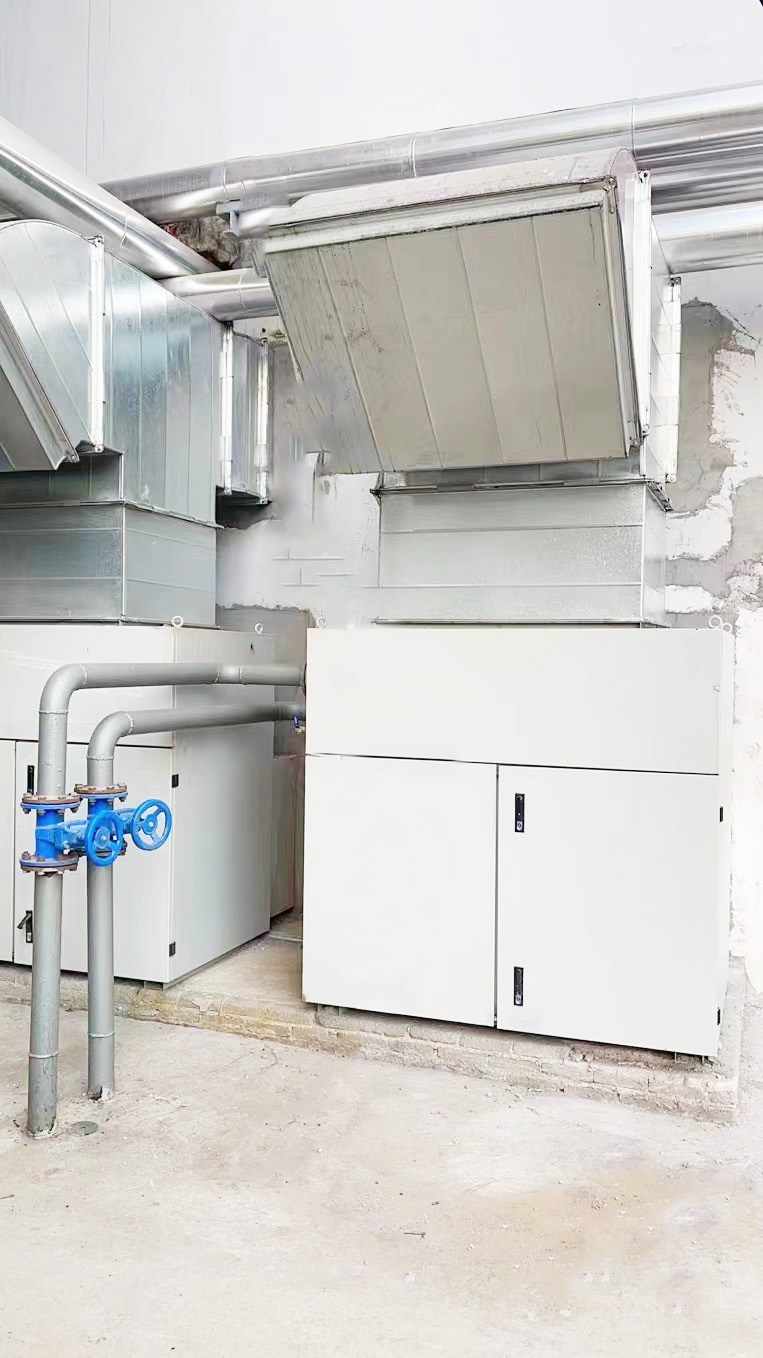

   现场一台高压变频器配置两台空冷器，单台故障时不会对系统产生较大影响。从实际应用情况看，室内温度能控制在30℃左右，效果明显。

经综合计算比较，空水冷却方式的费用约为空调冷却方式的50％。
